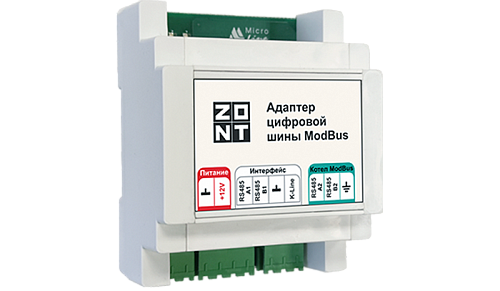

Адаптер цифровой шины Modbus (DIN) ML00006561
Cамовывоз сегодня, доставка завтра
Функциональные возможности адаптер цифровой шины Zont EMS+
Через адаптер из цифровой шины котла считываются следующие технические параметры и статусы работы:
? фактическая и расчетная температура теплоносителя
? состояние горелки
? признаки работы на Отопление и ГВС
? признаки ошибок и аварии
Считанные параметры применяются в алгоритме управления работой котла и отображаются в сервисе ZONT.
Через Адаптер в цифровую шину котла передаются:
? расчетная температура теплоносителя (уставка)
? целевая температура для нагрева ГВС.
При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS).
Особенности адаптера EMS+:
Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1500+ PRO, Н2000+ PRO) для управления несколькими котлами.
При управления котлом по цифровой шине рекомендуется в сервисном (инженерном) меню котла установить максимальный диапазон нагрева для температуры теплоносителя и ГВС. Органы управления на панели котла также перевести в максимальное значение. Включение питания котла нужно выполнять только после подключения Адаптера к плате котла и включения основного питания прибора автоматики ZONT.
Адаптер предназначен для обмена данными с одним котлом. При управлении системой отопления с несколькими котлами для каждого необходим индивидуальный Адаптер.
Основное питание Адаптера выполняется от прибора автоматики ZONT.

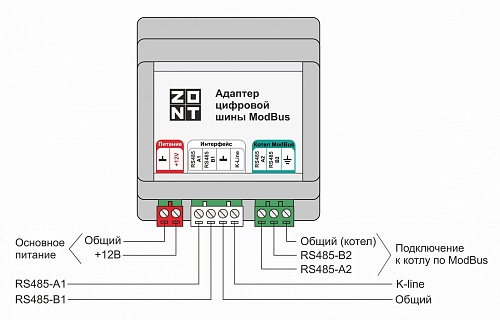

Адаптер подключается или по цифровому интерфейсу K-Line, или по цифровому интерфейсу RS-485. Одновременное использование при подключении 2-х интерфейсов недопустимо.
Подключение Адаптера рекомендуется производить экранированным кабелем МКЭШ или кабелем UTP (витая пара), сечением не менее 0,5 мм. Полярность подключения к цифровой шине котла значения не имеет.
Линия связи Адаптер – Котел не должна превышать 25 метров.
Линия связи Адаптер – ZONT зависит от интерфейса подключения:
? RS-485 – до 200 метров,
? K-Line – не более 10-12 метров.
