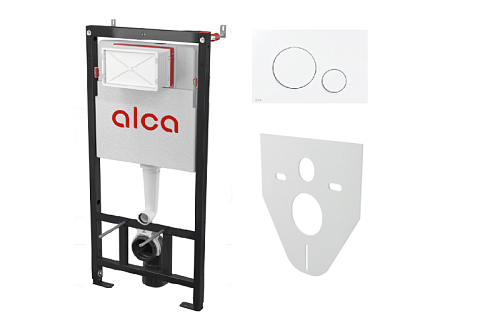

Система инсталляции д/унитаза AlcaPlast 4 в 1 (AM101/1120) с белой кнопкой (M670-VE-01) КОМПЛЕКТ

Применение:
Для подвесных унитазов
Для монтажа к несущей стене или в гипсокартонную конструкцию
Для пола с толщиной стяжки 0–200 мм
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Характеристика:
Содержит дозатор таблеток для унитаза
Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
Обозначение центрирования и нивеляции
Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
Петли бака из двухкомпонентного материала изолируют передачу вибраций от зданий
Возможность наклона резервуара для легкой установки в деревянных зданиях или мобильных ячейках.
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Подходит для установки пневматического или сенсорного смыва
Совместима со всеми кнопками управления AlcaВозможность сервиса без использования инструментов
Подвод воды сзади/сверху посередине
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
В набор входят:
-Инсталляция Sadromodul AM101/1120
-Крепление инсталляции к стене
-Кнопка смыва M670 белая
-Шумоизоляция
